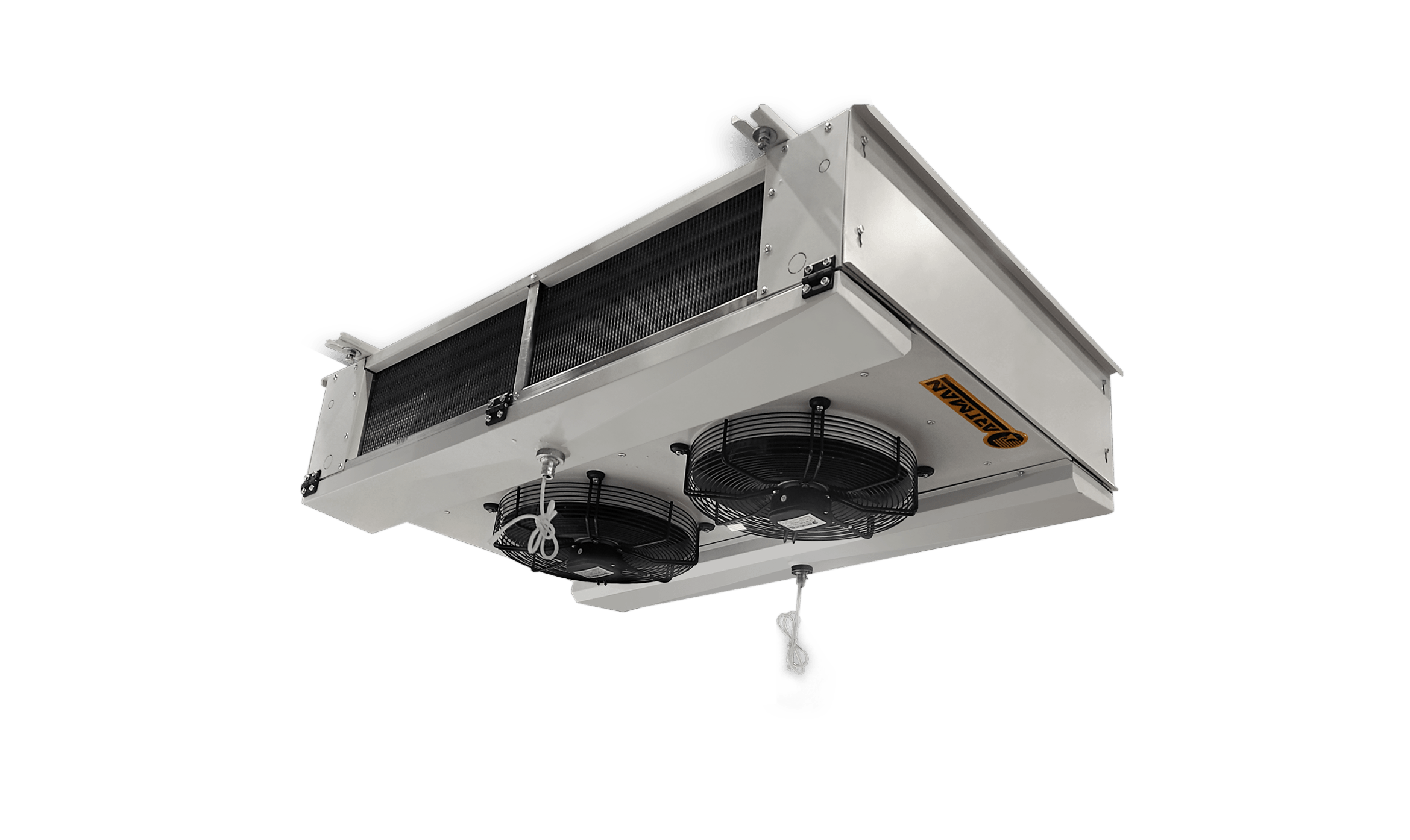

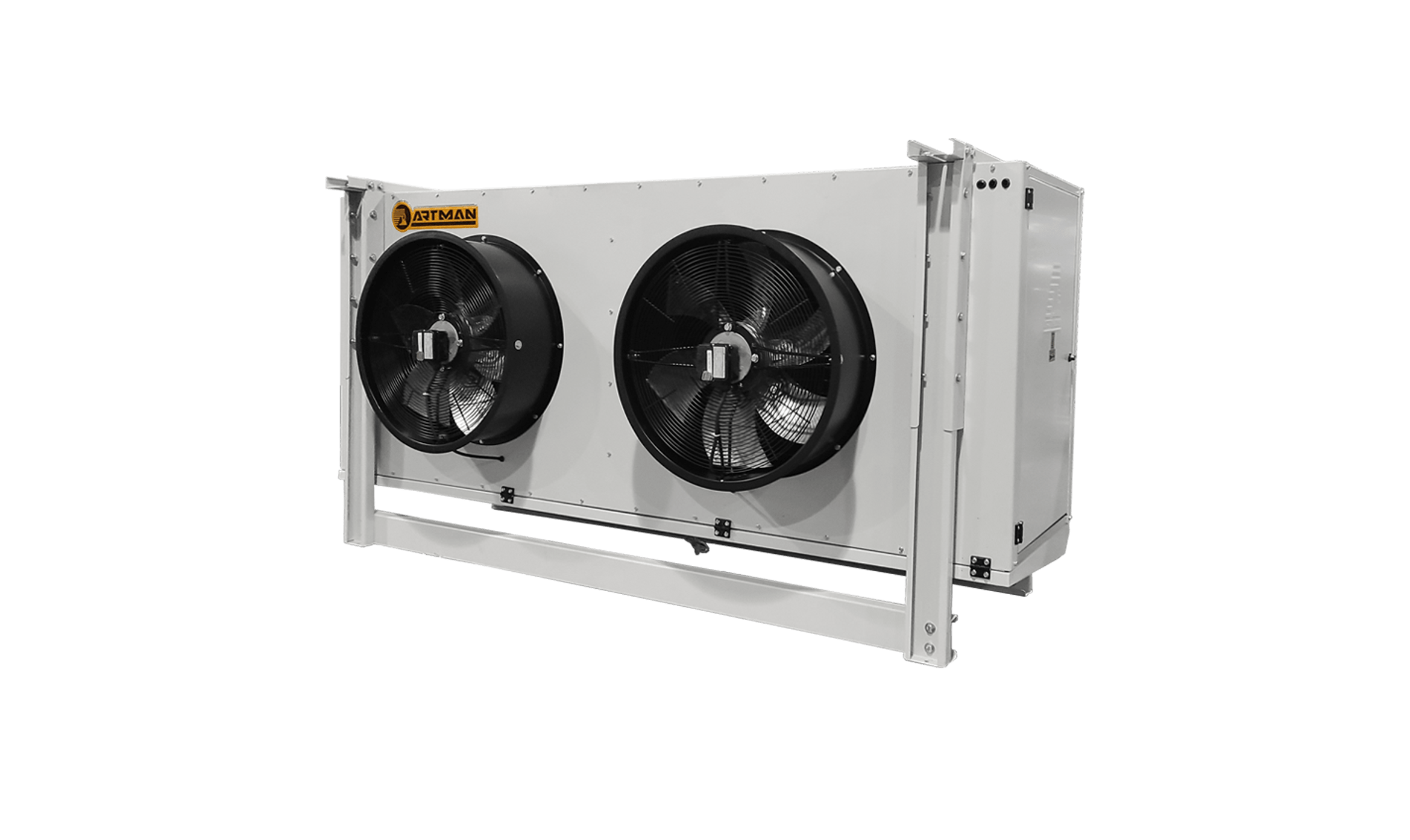

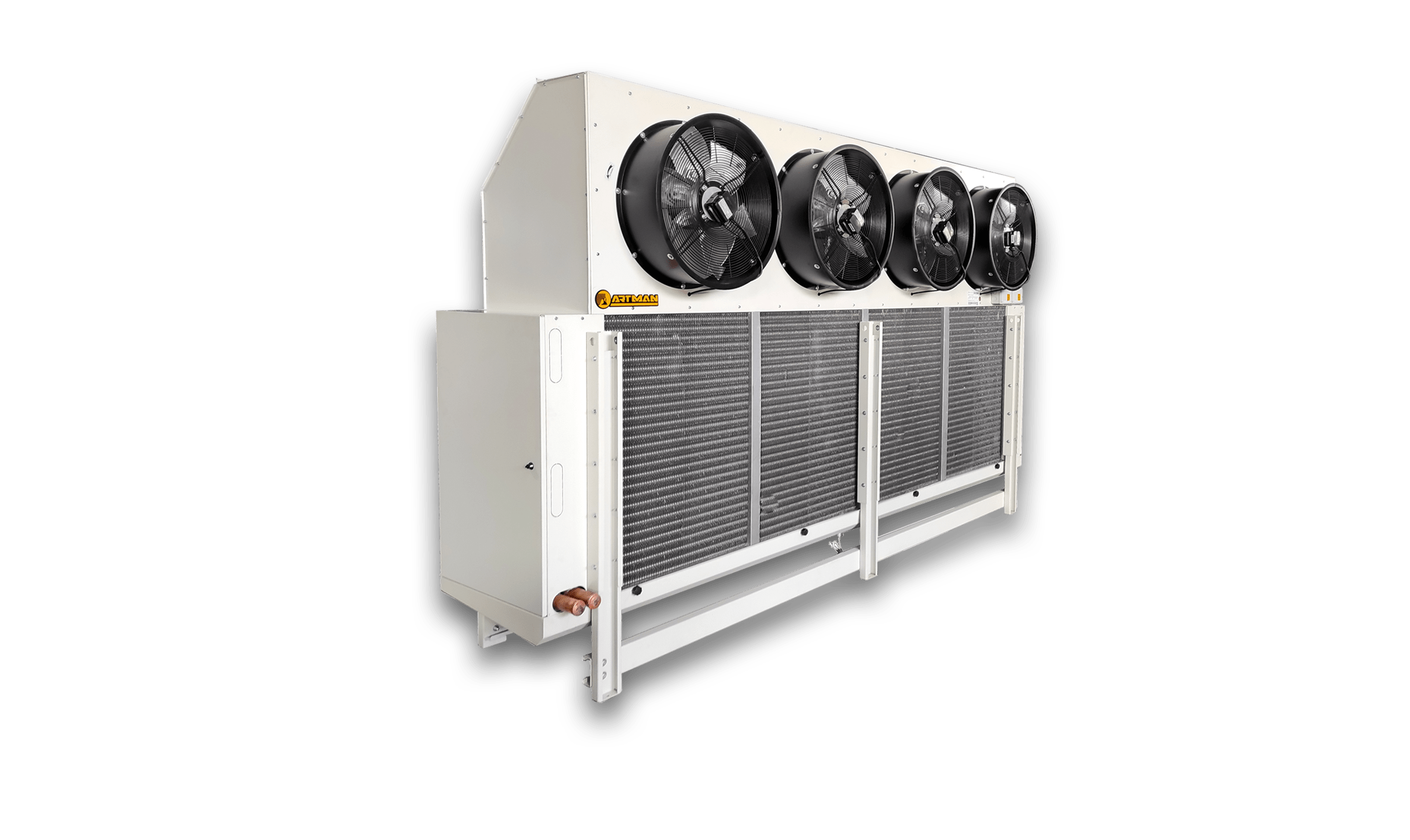

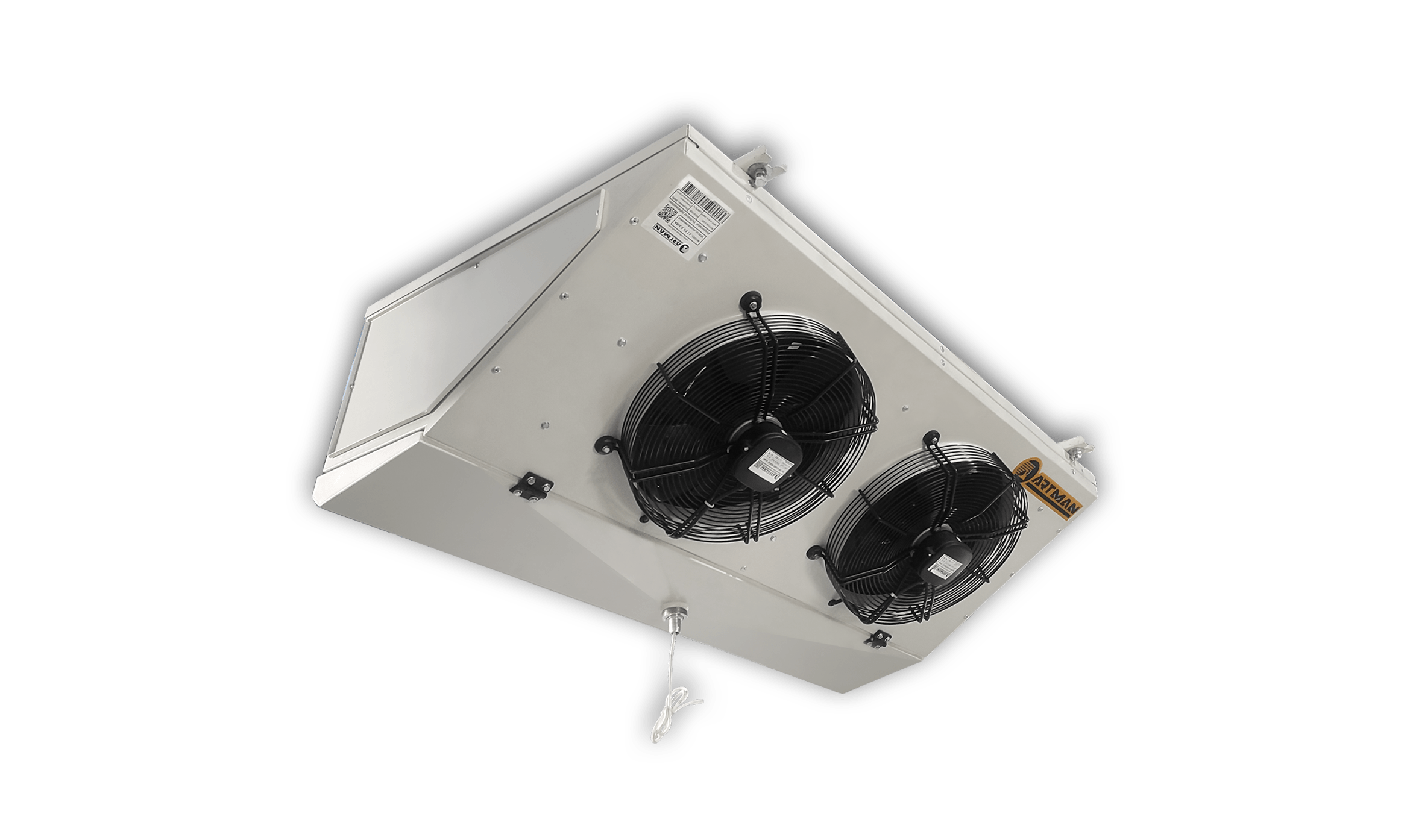

اواپراتور سردخانه ای آرتمن
اواپراتور سردخانه ای آرتمن دارای لوله های مسی به صورت کویل هست که گاز مبرد از درون آن عبور می‌کند. پره دار کردن اواپراتور با هدف افزایش انتقال حرارت بین محیط و گاز مبرد انجام می‌گیرد. کندانسینگ یونیت در بیرون ساختمان و اواپراتور در داخل محیط مورد نظر برای سرمایش سردخانه نصب می‌شود.
اواپراتور توسط مبرد، گرما را از محیط داخل گرفته و به بیرون منتقل می کند تا همواره دمای داخل سردخانه را در دمای ثابت نگه دارد.
اواپراتورهای آرتمن دارای مدل‌های مختلفی هستند که بسته به شرایط کاری، فضای موجود، بار برودتی و مواد غذایی (دمای اواپراتور) موجود داخل سردخانه، یک از مدل‌ها باید انتخاب شود.
ویژگی ها و کاربرد ها:
- اواپراتورهای سیستم های فریونی آرتمن برای سردخانه های نگهداری صنعتی کوچک، متوسط، بزرگ، انبارهای مواد منجمد، پیش سردکن، تونل انجماد و اتاق انجماد سریع طراحی می شوند.
- اواپراتورهای ساخت آرتمن با راندمان بالایی، هوا را از میان کویل ها به بیرون می کشند که در صورت نیاز و بر اساس سفارش مشتری می توان جهت حرکت فن های اواپراتورها را با طراحی خاص تغییر داد.
ورقکشی بدنه:
- ماده روکش از جنس AIMg3 یا فولاد گالوانیزه بسته به مدل و ابعاد
- تمام محصولات با پودر MX375 با ارائه ی مقاومت در برابر خوردگی، سطحی صاف و ظاهری زیبا پوشش داده شده اند.
- پوشش های جانبی استاندارد دسترسی آسان به اتصالات را ارائه می دهد.
- سینی تخلیه آب را می توان به صورت آویزان یا با قابلیت جدا شدن و لولایی بسته به مدل و ابعاد تولید کرد.
- سینی تخلیه آب با عایق اختیاری است.
برفک زدایی:
- اواپراتورهای آرتمن به صورت استاندارد برای سیستم های دیفراست الکتریکی مناسب هستند.
- کویل اواپراتورهای آرتمن طراحی شده با ضریب انتقال گرمایی بالا، یک برفک زدایی یکنواخت و موثر را در زمان کوتاه تضمین می کند.
- جهت اواپراتورهایی که در دمای پایین تر از صفر درجه کار خواهند کرد، دیفراست الکتریکی با المنت های واقع در سینی تخلیه آب و خروجی لوله به صورت استاندارد طراحی و ساخته می شوند.
- دیفراست گاز داغ به صورت سفارشی در اواپراتورهای آرتمن قابل نصب هستند.
- دیفراست آبی به صورت سفارشی در اواپراتورهای آرتمن قابل نصب هستند.
داده های صدا:
- سطح صدا نشان داده شده مطابق با EN 13487 است.
- سطوح صدا از سطوح توان صدای فن ها (LWA) به دست می آید.
- با یک کارشناس برای الزامات مهم صدا مشورت کنید.
سینی تخلیه آب:
- سینی تخلیه آب را می توان به صورت آویزان یا با قابلیت جدا شدن و لولایی بسته به مدل و ابعاد تولید کرد.
- سینی تخلیه آب با عایق اختیاری است.
کویل:
- کویل های کندانسوری آرتمن با لوله های مسی ” 8/3 با آرایش مثلثی طراحی و ساخته شده اند. آرایش مثلثی کویل ها باعث می شود که هوا با تمام سطح لوله ها در تماس باشد.
- فین های کندانسورهای آرتمن به صورت موجدار سینوسی با فاصله های استاندارد 9 یا 10 فین در اینچ از هم طراحی و ساخته می شوند. موجهای سینوسی موجود در روی فین ها علاوه بر افزایش سطح تبادل باعث ایجاد جریان مغشوش و در نتیجه افزایش راندمان کویل می شود.
- جنس فین ها از بهترین متریال آلومینیومی موجود انتخاب گردیده است که جهت افزایش طول عمر دستگاه کندانسورها با گلدن فین روکش دار طراحی و ساخته می شوند.
- کلکتورهای تغذیه مبرد بر اساس استاندارد و متناسب با جهت جریان هوا طراحی و نصب می گردد.
- مدار بندی متناسب با حداکثر راندمان دستگاه طراحی و ساخته شده است.
- کویل ها پس از ساخت در وان های مخصوص چربی زدایی و شستشو می شوند و با گاز ازت در فشار 400 Psi تست و نشت یابی می گردند و مجدداً با گاز ازت با فشار 250 Psi پر می شوند.
مشخصات فن ها:
- فن های محوری ZiehlAbegg و ARTMAN بسیار کارآمد، قابل استفاده در قطرهای 400، 450، 500، 560 و 630 میلیمتر
- حفاظ موتور IP54 و IP44 ، کلاس عایق B و F.
- کمترین دمای کاری برای فن های تک فاز و برای فن های سه فاز.
- فن های ویژه باید تحت شرایط عملیاتی زیر استفاده شوند.
- فن ها برای هدایت استاندارد از طریق پیکر بندی هوا تنظیم می شوند.
- فن های سه فاز می توانند در دو حالت تک سرعت و دو سرعت متفاوت کار کنند. علاوه بر این فن های EC امکان کنترل دور فن ها بصورت کاملاً پیوسته در اختیار مدار فرمان قرار می دهند که به صورت سفارشی بر روی اواپراتورها قابل نصب هستند.
- تنظیم سرعت فن متغیر را می توان با استفاده از فن های سه فاز و با تغییر فرکانس و فیلتر سینوسی به کار برد.
- در صورت کارکرد فن ها در یک دمای محیطی پایین و مقاومت هوای بالا، ترمیستورها باید برای حفاظت موتور استفاده شوند.
- استریمرها، فاصله پرتاب هوای اضافی را به صورت انتخابی ارائه می دهند که به صورت سفارشی قابل نصب هستند.
- آرتمن حق استفاده از فن را برای تولید کنندگان مختلف محفوظ می داند. بسته به نوع، داده های فن ممکن است اندکی تغییر کنند.
